BADANIE REAKCJI NA OGIEŃ METODĄ SZYBU OGNIOWEGO WG DIN 4102-16
(akredytacja) (próbki do badań)

Badanie reakcji na ogień metodą szybu ogniowego (rys. 1.) określa potencjalny wpływ płonącego pojedynczego wyrobu (np.: kosz na papier w kącie pomieszczenia) na rozwój pożaru i jest podstawą do ustalenia klasy B1 wg DIN 4102-1. Szyb ogniowy wyposażony jest w kwadratowy palnik gazowy do podpalania próbek, które rozmieszczone na stojaku dookoła palnika, przyjmują kształt komina.

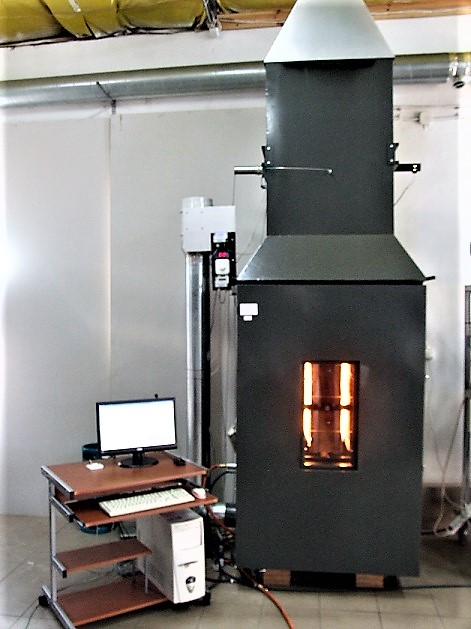

Rys. 1. Stanowisko do badania reakcji na ogień wg DIN 4102-15


Bada się równocześnie cztery próbki o wymiarach 190 mm x 1000 mm, tworzące komin dzięki regulowanemu systemowi do mocowania  próbek -  „zestaw próbny materiału” (rys. 2). W skład układu do mocowania próbek wchodzą:

  • cztery ramki z uchwytami  do mocowania próbek

  • stojak do mocowania ramek z próbkami.

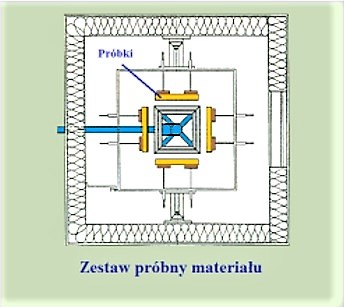

Rys. 2. Zestaw próbny materiału

Przekrój utworzonego przez próbki komina ma postać kwadratu o wymiarach 250 mm x 250 mm.

W skład stanowiska do badania reakcji na ogień materiałów metodą szybu ogniowego wchodzą:

  • szyb ogniowy

  • zestaw układów do mocowania próbek

  • zestaw do badań parametrów odniesienia stanowiska i równomiernego podpalania badanych próbek – próba zerowa

  • układ kominowy do odprowadzania spalin z regulatorem natężenia przepływu gazów,

  • palnik gazowy

  • układ zasilania palnika gazowego

  • układ nawiewu powietrza do szybu ogniowego

  • układ do pomiaru objętościowego natężenia przepływu powietrza  do szybu ogniowego

  • układ do pomiaru dymotwórczości materiałów

  • układ ochrony wzierników fotometru

  • układ do pomiaru temperatury spalin w przewodzie kominowym

  • układ do pomiaru temperatury ścian szybu ogniowego

  • ciśnienie w kominie szybu ogniowego

  • wielopunktowy zintegrowany system kontrolno-pomiarowy do automatycznej rejestracji i przetwarzania danych

  • oprogramowanie


Przebieg badania.


Po założeniu stojaka z próbkami do szybu ogniowego i zamknięciu drzwi:

  • uruchomia się nawiew powietrza o wymaganym objętościowym natężeniu przepływu 10 m3/min ± 0,4 m3/min,

  • uruchomia się palnik gazowy o mocy 20,84 kW,

  • przez 10 minut poddaje się działaniu płomienia palnika próbki badanego materiału


Po zakończeniu podpalania pozostawia się próbki materiału w szybie ogniowym do zakończenia wszystkich procesów rozkładu termicznego w tym dopalania,  dożarzania i tlenia.

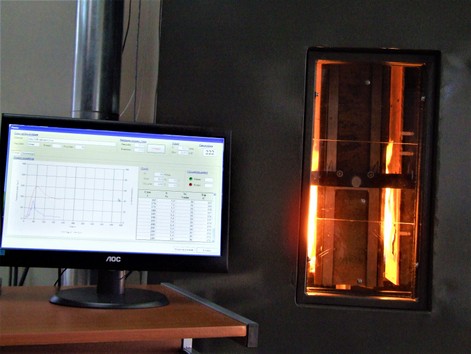

Rys. 3. Przebieg pomiaru wg DIN 4102-15

W czasie trwania badania określa się

  • maksymalną wysokość płomienia

  • czas do osiągnięcia wartości maksymalnej wysokości płomienia

  • czas przepalenia/przetopienie na wskroś

  • czas pojawienia się płomieni po tylnej stronie

  • czas trwania opadu kroplistego

  • maksymalny czas palenia się kropel/cząstek opadu

  • zależność temperatury spalin od czasu

  • maksymalną temperaturę spalin i czas do jej osiągnięcia

  • czas palenia się po zakończeniu podpalania

  • czas topienia się po zakończeniu podpalania

  • zależność osłabienia światła od czasu

  • całkowite osłabienie światła

  • długość niespalonej pozostałości próbek

  • wartość średnią długości niespalonej pozostałości próbek


Na podstawie wartości rejestrowanych danych wyznaczane są wartości parametrów klasyfikacyjnych które są podstawą do ilościowego określenia klasy reakcji na ogień w oparciu o wymagania DIN 4102-1.
